瞬态抑制二极管在LCD模件的电路保护方案
发布者:深圳市踏歌科技有限公司  发布时间:2017-12-27

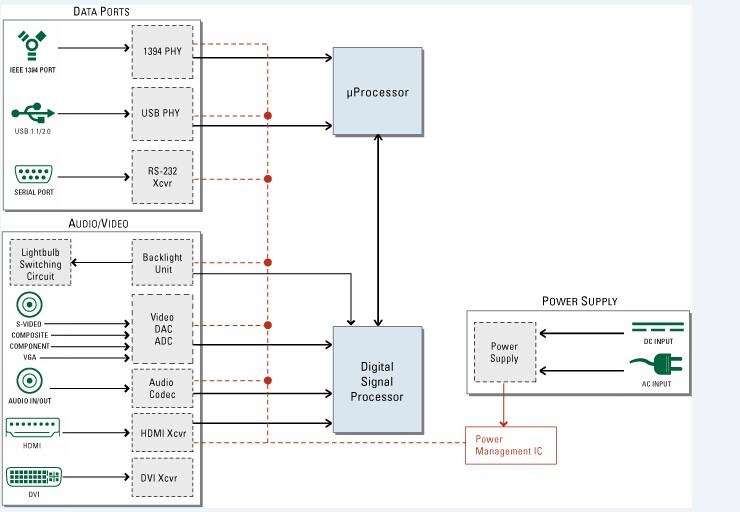

  LCD模件电路保护如下:
  解决方案:
瞬态抑制二极管在LCD模件的电路保护方案
  设计说明:
  保护应用:
  通常LCD 模件的数据传输率小于20 Mbps,所以可使用电容值小于40 pF的保护装置。 存在ESD电气危害。
  解决方案说明:
  如左图(上)所示,可使用分立式多层压敏电阻,以便灵活布局。 然而,如需首先考虑减少产品数量或节省电路板空间,则推荐使用瞬态抑制二极管阵列。
  配套解决方案:
  除了上述建议外,Ruilon的MLV产品组合还提供其它解决方案。 例如,如果数据传输速度较快(>200 Mbps),则建议使用PulseGuard设备,以确保信号的完整性。
  监管问题:
  IEC 61000-4-2是最适合此接口的标准规范。 通过该测试可证明终端产品不易受到ESD危害。
  特性:不适用。
  应用警告:不适用。
