过电压抑制设备(器件)与过电流保护器件,岂能不懂!
发布者:深圳市踏歌科技有限公司  发布时间:2017-01-10
  过电压抑制设备(器件)
  气体放电管(GDTs)通常用于保护电信线路、数据通信线路和其他装置(设备)的信号线路,不受浪涌电压的影响。该器件可以承受高达40,000安培的浪涌电流,因而是降低闪电造成瞬变的理想选择。

  压敏电阻(可变电阻器)可以让过高瞬变电压产生的电流避开敏感设备。分为两大主要类型:
  多层压敏电阻(MLVs)可以为0-120V直流供电的敏感设备提供中低能量瞬变(0.05-2.5焦耳)的保护。这些多层压敏电阻最常用于ESD保护。
  金属氧化物压敏电阻(MOVs)可提供0.1-10,000焦耳的额定能量,让敏感元件避开瞬变电流。对于低压直流电源端口或信号端口,压敏电阻综合了高浪涌和小尺寸圆盘的优势,为需要节省空间的设计提供了理想选择。例如,一个10mm的压敏电阻可承受最大2,000A的浪涌电流,这是相同尺寸的标准MOV所承受最大浪涌电流的四倍。该器件可以保护电路不受电气威胁的损害,如感应雷击干扰、系统开关瞬变脉冲和电源的异常快速瞬变
  聚合物ESD抑制器具有低结电容(~ 0.05pF)和快速箝位能力,所以是高速数字I/O和RF线路的理想选择。低结电容有助于保证不会发生误码或失真。

  瞬变电压抑制(TVS)二极管保护各种电路和元件,不受直流电源线常见的各种威胁的影响。该二极管的p-n结横截面比常规二极管大很多,从而可以在不会产生损害的情况下将较大的电流导通到地,使瞬变电压被抑制到低于采用其他技术的水平。瞬变功率额定值在400瓦-15,000瓦之间,最高15,000A@ 8x20us的波形。

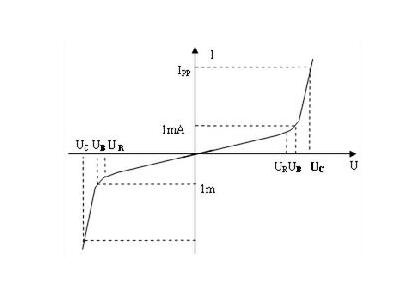

tvs瞬变电压抑制二极管的特性曲线
  半导体二极管保护阵列(SPA)设计用于保护模拟和数字信号线路不受ESD和其他瞬变过电压的影响。此外,还可以在较小的空间中使用多通道阵列提供ESD保护,并且钳位电压低于其他技术,从而提供尽可能最好的保护。
  半导体放电管设计应用抑制电信和数据通信设备的瞬变过电压,并且能够在达到击穿电压的几毫微秒内将高达5,000A的电流导地。

  过电流保护器件
  保险丝是最常用的过电流保护器件,分为快断型和慢断(延时)型。第二种类型可在电流出现短暂但反复发生的过电流“脉冲”时,将重复更换次数降到最低。在便携式应用中,经常采用小型表面安装的保险丝,以节省空间并阻断过电压和短路电流。
  PTC热敏电阻是代替保险丝的可重复器件。当电流增大时,增高PTC电阻并自动限制电流。通常情况下,采用聚合物(PPTC)材料,可在阻抗与温度之间形成明显的拐点。一旦过载消失,PPTC会冷却并将电路恢复到正常运行情况。因而,无需更换保险丝。
