自恢复保险丝参数 自恢复保险丝原理
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-01
  自恢复保险丝是一种过流电子保护元件,采用高分子有机聚合物在高压、高温,硫化反应的条件下,搀加导电粒子材料后,经过特殊的工艺加工而成。传统保险丝过流保护,仅能保护一次,烧断了需更换,而自恢复保险丝具有过流过热保护,自动恢复双重功能。

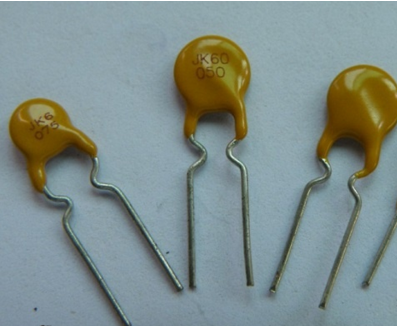

自恢复保险丝参数 自恢复保险丝原理

  自恢复保险丝参数
  IH:最大工作电流(25℃)
  IT:最小动作电流(25℃)
  Itrip:过载电流
  Tmax:过载电流最大动作时间
  Vmax:最大过载电压
  Imax:最大过载电流

  自恢复保险丝原理
  自恢复保险丝(以下简称保险丝)由聚合物树脂基体及分布在里面的导电粒子组成,在正常情况下,导电粒子在树脂基体中构成链状导电通路,保险丝表现为低阻抗(a)。电路中有过电流发生时,流经保险丝的大电流产生的热量使聚合物树脂基体体积膨胀,切断了导电粒子形成的链状导电通路,导致保险丝的阻抗迅速升高,从而起到对电路的过流保护作用(b)。故障排除后,树脂重新冷却结晶,体积收缩,导电粒子重新形成导电通路,保险丝恢复为低阻抗。自恢复保险丝参数 在自恢复保险丝选型过程中,主要涉及以下参数1. 保持电流(Ih):25℃静止空气环境中不触发电阻突越的最高电流。2. 触发电流(It):25℃静止空气环境中PTC聚合物自复保险丝从低阻转为高阻抗的最小电流。3. 最大电压(Vmax):PTC聚合物自复保险丝的最大工作电压。4. 最大电流(Imax):PTC聚合物自复保险丝能承受的最大电流。5. 动作功率(Pdtyp.):25℃环境温度时PTC聚合物自复保险丝动作状态下的消耗功率。6. 动作时间(Ttrip):5倍保持电流下最大动作时间。
