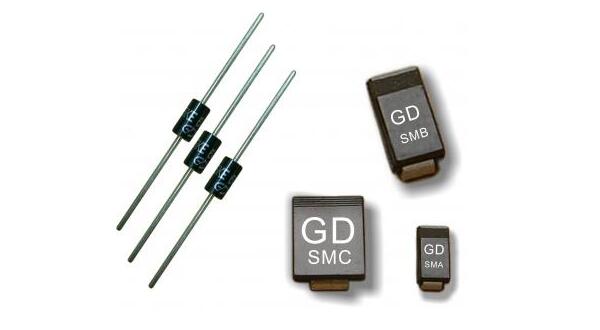

瞬态电压抑制二极管 (Transient Voltage Suppressor)是一种二极管形式的高效能保护敏感元器件,具有极快的响应时间和相当高的浪涌吸收能力。当TVS二极管的两端受到反向瞬态过压脉冲时，能以极高的速度把两端间的高阻抗变为低阻抗，以吸收瞬间大电流，并将电压箝制在预定数值，从而有效保护电路中的元器件免受损坏。本文讲述了TVS二极管的特性及关键参数。

　　TVS二极管器件的特性及主要参数
　　1、 TVS二极管的器件特性
　　在规定的反向应用条件下，TVS二极管对受保护的线路呈高阻抗状态。当瞬间电压超过其击穿电压时，TVS二极管就会提供一个低阻抗的路径，并通过大电流方式使流向被保护元器件的瞬间电流分流到TVS二极管，同时将受保护元器件两端的电压限制在TVS的箝制电压。当过压条件消失后，TVS二极管又恢复到高阻抗状态。与陶瓷电容相比，TVS二极管可以承受15 kV的电压，但陶瓷电容对高压的承受能力比较弱。5 kV的冲击就会造成约10％陶瓷电容失效，而到10 kV时，其损坏率将高达到60％。
　　2、TVS二极管器件的主要参数
　　(1)最小击穿电压VBR
　　当TVS流过规定的电流时，TVS两端的电压称为最小击穿电压，在此区域，TVS二极管呈低阻抗的通路。在25℃时，低于这个电压，TVS二极管是不会发生雪崩击穿的。
　　(2)额定反向关断电压VWM
　　VWM是TVS二极管在正常状态时可承受的电压，此电压应大于或等于被保护电路的正常工作电压。但它又需要尽量与被保护电路的正常工作电压接近，这样才不会在TVS二极管工作以前使整个电路面对过压威胁。按TVS二极管的VBR与标准值的离散度，可把VBR分为5％和10％两种，对于5％的VBR来说，VWM=0.85VBR腿；而对于10％的VBR来说，VWM=0.81VBR。
　　(3)最大峰值脉冲电流IPP
　　IPP是TVS二极管在反向状态工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。

　　(4)箝位电压Vc
　　当脉冲峰值电流Ipp流过TVS二极管时，其两端出现的最大电压值称为箝位电压Vc。Vc和Ipp反映了TVS二极管的浪涌抑制能力。通常把Vc与VBR之比称为箝位因子(系数)，其值一般在1.2～1.4之间。实际使用时，应使Vc不大于被保护电路的最大允许安全电压，否则被保护器件将面临被损坏的可能。
　　(5)最大峰值脉冲功耗PM
　　PM通常是最大峰值脉冲电流Ipp与箝位电压Vc的乘积，也就是最大峰值脉冲功耗。它是TVS二极管能承受的最大峰值脉冲功耗值。在给定的最大钳位电压下，功耗PM越大，其浪涌电流的承受能力越大。另外，峰值脉冲功耗还与脉冲波形、脉冲持续时间和环境温度有关。而且，TVS二极管所能承受的瞬态脉冲是不可重复施加的。
　　(6)电容量C
　　TVS二极管的电容是由其硅片的截面积和偏置电压来决定的，它是在1 MHz特定频率下测得的。C的大小与TVS二极管的电流承受能力成正比，C太大，将使信号衰减。因此，电容C是数据接口电路选用TVS二极管的重要参数。
　　(7)漏电流IR
　　IR是最大反向工作电压施加到TVS二极管上时，TVS管的漏电流。当TVS二极管用于高阻抗电路时，这个漏电流IR一个重要参数。

结束语
　　本文主要讲述了TVS器件的特性和主要参数，以便加深电路设计人员对TVS的认识，为设计出高可靠性的应用电路提供基础。虽然目前的TVS在国内的应用正处于推广阶段，但我们有理由相信，随着越来越多的设计者对TVS的认识不断加深以及TVS所表现出来的优异性能，TVS器件最终将获得极为广泛的应用。同时，深圳踏歌科技感谢各位新老客户的陪伴支持！
