陶瓷气体放电管工作原理及产品特点
发布者:深圳市踏歌科技有限公司  发布时间:2016-09-19
  陶瓷气体放电管工作原理是什么?陶瓷气体放电管产品特点有哪些?关于这两个问题,今天踏歌电子技术小编在此呢,为广大朋友们揭晓下。

  陶瓷气体放电管工作原理:
  气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。 其电气性能基本上取决于气体种类、气体压力以及电极距离,中间所充的气体主要是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。这些措施使得动作电压可以调整(一般是70伏到几千伏),而且可以保持在一个确定的误差范围内。当其两端电压低于放电电压时,气体放电管是一个绝缘体(电阻Rohm>100MΩ)。当其两端电压升高到大于放电电压时,产生弧光放电,气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低,大约降几十伏。气体放电管受到瞬态高能量冲击时,它能以10-6秒量级的速度,将其两极间的高阻抗变为低阻抗,通过高达数十千安的浪涌电流。

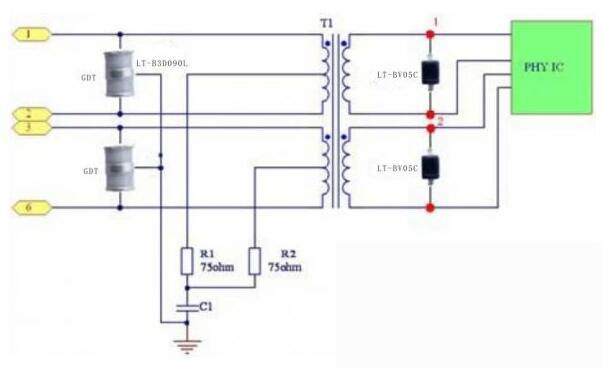

陶瓷气体放电管工作原理
  陶瓷气体放电管,是在放电间隙内充入适当的惰性气体介质。配以高活性的电子发射材料及放电引燃机构,通过贵金属焊料高温封接而成的一种特殊的金属陶瓷结构的气体放电器件。它可用于瞬间过电压防浪涌,也可用作点火。其高阻抗、低极间电容和高耐冲击电流是其它放电管所不具备的。当线路有瞬时过电压窜入时,放电管被击穿,阻抗迅速下降,几乎是短路状态。放电管将大电流通过线路接地或回路泄放,也将电压限制在低电位,从而保护了线路及设备。当过电压浪涌消失后,又迅速的恢复到≥109的高阻状态,保证线路的正常工作。

  陶瓷气体放电管产品特点:

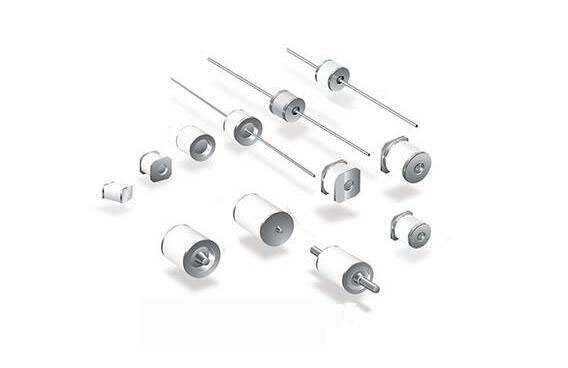

陶瓷气体放电管产品特点
  优点:
  1、击穿(导通)前相当于开路,电阻很大,没有漏电流或漏电流很小;
  2、击穿(导通)后相当于短路,可通过很大的电流,压降很小;
  3、脉冲通流容量(峰值电流)很大;2.5kA~100kA;
  4、具有双向对称特性。⑤电容值很小,小于3pF。
  缺点:
  1、由于气体电离需要一定的时间,所以响应速度较慢,反应时间一般为0.2~0.3μs(200~300ns),最快也有0.1μs(100ns)左右,在它未导通前,会有一个幅度较大的尖脉冲漏过去,而起不到保护作用。
  2、击穿电压一致性较差,分散性较大,一般为±20%。
  3、击穿电压只有几个特定值。
  本文总结:陶瓷气体放电管近乎完美满足保护性元件的所有要求,陶瓷气体放电管能将过电压可靠的限制在允许的数值范围内,并且在正常工作的条件下,由于高绝缘阻和低电容特性,陶瓷气体放电管对受保护的系统实际不发生任何的影响。
