TVS二极管选型步骤及选型应注重的问题
发布者:深圳市踏歌科技有限公司  发布时间:2016-09-22
  在电子防护器件中使用最多的要数TVS二极管,同时TVS管也是过压器件中的一种。TVS二极管广泛应用于半导体及敏感器件的保护,通常用于电子产品的二级保护。TVS二极管基本都会是用于在陶瓷气体放电管之后的二级保护,不过也有用户直接将其用于产品的一级保护。其特点为反应速度快(为ps级),TVS管体积小,脉冲功率较大,箝位电压低德等等。TVS管其10/1000μs波脉冲功率从400W~30KW,脉冲峰值电流从0.52A~544A;击穿电压有从6.8V~550V的系列值,便于各种不同电压的电路使用。那么TVS二极管具体怎么选用呢?踏歌电子技术小编在此总结了以下几点:

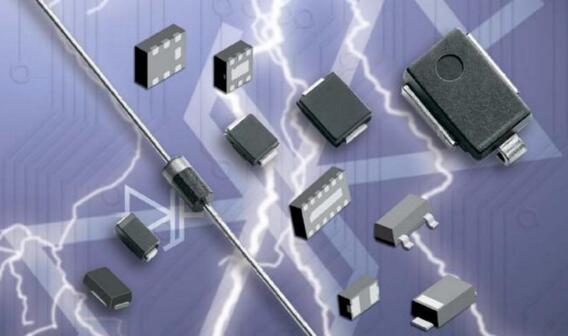

TVS二极管选型步骤及选型应注重的问题
  一、TVS二极管的选型步骤如下:
  1.确定待保护电路的直流电压或持续工作电压,如果是交流电,应计算出最大值,即用有效值*1.414。
  2.TVS管的反向变位电压即工作电压(VRWM)--选择TVS的VRWM等于或大于上述步骤1所规定的操作电压。这就保证了在正常工作条件下TVS二极管吸收的电流可忽略不计,如果步骤1所规定的电压高于TVS二极管的VRWM ,TVS二极管将吸收大量的漏电流而处于雪崩击穿状态,从而影响电路的工作。
  3.最大峰值脉冲功率:确定电路的干扰脉冲情况,根据干扰脉冲的波形、脉冲持续时间,确定能够有效抑制该干扰的TVS二极管峰值脉冲功率。
  4.所选TVS二极管的最大箝位电压(VC)应低于被保护电路所允许的最大承受电压。
  5.单极性还是双极性-常常会出现这样的误解即双向TVS二极管用来抑制反向浪涌脉冲,其实呢并非如此。双向TVS二极管用于交流电或来自正负双向脉冲的场合。TVS二极管有时也用于减少电容。如电路只有正向电平信号,那麽单向TVS二极管就足够了。TVS二极管操作方式如下:正向浪涌时,TVS二极管处于反向雪崩击穿状态;反向浪涌时,TVS二极管类似正向偏置二极管一样导通并吸收浪涌能量。在低电容电路里情况就不是这样了。应选用双向TVS二极管以保护电路中的低电容器件免受反向浪涌的损害。
  6.例如知道比较准确的浪涌电流IPP,那么就可以利用VC来确定其功率,如果无法确定功率的概范围,对于TVS选型的一般来说,选择功率大一些比较好。
TVS二极管选型应注重的问题
  二、TVS二极管的选型应注重以下问题:
  ①最大箝位电压VC要小于电路允许的最大安全电压。
  ②截止电压VRWM大于电路的最大工作电压,一般可以选择VRWM等于或者略大于电路的最大工作电压。
  ③额定的最大脉冲功率(TVS二极管参数中给出) PM要大于最大瞬态浪涌功率。
