瞬态抑制二极管选用技巧及其好坏测量判断
发布者:深圳市踏歌科技有限公司  发布时间:2016-09-23
  瞬态抑制二极管选用技巧是每位专业工程师应所必备是技能,在专业工程师选型选用是一件非常简单而快速的一件小事。但对于一些小白工程师呢?瞬态抑制二极管选用及其瞬态抑制二极管选型是倒是一件难于登天的事了。不过在此呢,踏歌电子专业技术小编将给针对小白工程师来详解下瞬态抑制二极管选用技巧,大家往下看:
瞬态抑制二极管选用技巧
  瞬态抑制二极管选用技巧:
  1、确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。
  2、TVS瞬态抑制二极管额定反向关断VWM 应大于或等于被保护电路的最大工作电压。若选用的VWM 太低,器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。串行连接分电压,并行连接分电流。
  3、 TVS瞬态抑制二极管的最大箝位电压VC 应小于被保护电路的损坏电压。
  4、在规定的脉冲持续时间内,TVS瞬态抑制二极管 的最大峰值脉冲功耗PM 必须大于被保护电路内可能出现的峰值脉冲功率。在确定 最大箝位电压后,其峰值脉冲电流应大于瞬态浪涌电流。
  5、对于数据接口电路的保护,还必须注意选取具有合适电容C 的TVS瞬态抑制二极管 器件。
  6、根据用途选用TVS瞬态抑制二极管 的极性及封装结构。交流电路选用双极性TVS瞬态抑制二极管较为合理;多线保护选用TVS瞬态抑制二极管 阵列更为有利。
  7、温度考虑。瞬态电压抑制器可以在-55~+150℃之间工作。如果需要TVS瞬态抑制二极管在一个变化的温度 工作,由于其反向漏电流ID是随增加而增大;功耗随TVS瞬态抑制二极管结温增加而下降,从+25℃到+175℃,大约线性下降50%雨击穿电压VBR 随温度的增加按一定的系数增加。因此,必须查阅有关产品资料,考虑温度变化对其特性的影响。
  以上七点呢?希望小白工程师们牢记。那么小编接着讲下瞬态电压抑制二极管好坏测量怎么判断吧!大家继续往下看:

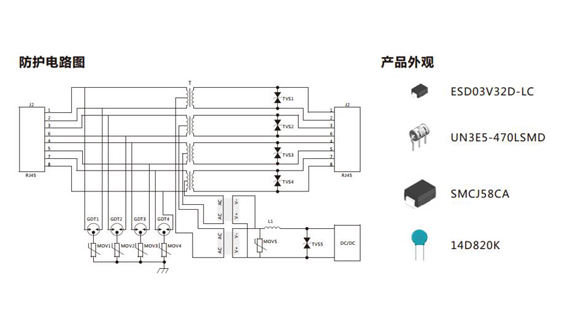

  TVS瞬态电压抑制二极管在电路应用
  TVS瞬态电压抑制二极管好坏测量判断:
  1.用万用表R×1k挡测量管子的好坏 对于单极型的TVS,按照测量普通二极体的方法,可测出其正、反向电阻, 一般正向电阻为4k5左右,反向电阻为无穷大。
  2.对于双向极型的TVS,任意调换红、黑表笔测量其两引脚间的电阻值均应 为无穷大,否则,说明管子性能不良或已经损坏。
  例如:P6KE10CA这个是双向的TVS瞬态抑制二极管所以就采用2的方法。
  以上对于瞬态抑制二极管选用技巧及TVS瞬态电压抑制二极管好坏测量判断由深圳踏歌电子专业技术工程师多年经验分享,感谢大家欣赏阅读!

  若对TVS二极管选型步骤及选型应注重的问题不懂的,小编推荐大家阅读:http://www.tergy.com/295/337.html
