自恢复保险丝动作恢复时间跟启动保护时间概述
发布者:深圳市踏歌科技有限公司  发布时间:2016-09-26
自恢复保险丝动作恢复时间跟启动保护时间概述如下

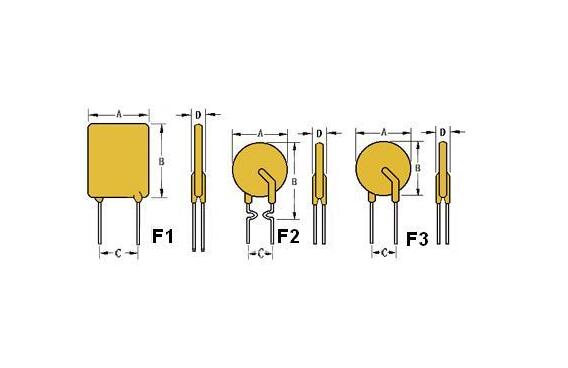

自恢复保险丝
  自恢复保险丝动作恢复时间:
  自恢复保险丝的动作原理是一种能量的动态平衡,流过自恢复保险丝的电流由于保险丝的关系产生热量,产生的热全部或部分散发到环境中,而没有散发出去的热便会提高元件的温度。
  正常工作时的温度较低,产生的热和散发的热达到平衡。自恢复保险丝处于低阻状态,不动作,当流过保险丝的电流增加或环境温度升高,但如果达到产生的热和散发的热的平衡时,自恢复保险丝仍不动作。当电流或环境温度再提高时,自恢复保险丝会达到较高的温度,若此时电流或环境温度继续再增加,产生的热量会大于散发出去的热量,使得自恢复保险丝温度骤增,在此阶段,很小的温度变化会造成阻值的大幅提高,这时自恢复保险丝处于高阻保护状态,阻抗的增加限制了电流,电流在很短时间内急剧下降,从而保护电路设备免受损坏,只要施加的电压所产生的热量足够自恢复保险丝散发出的热量,处于变化状态下元件便可以一直处于动作状态(高阻)。当施加的电压消失时,自恢复保险丝便可以自动恢复了。

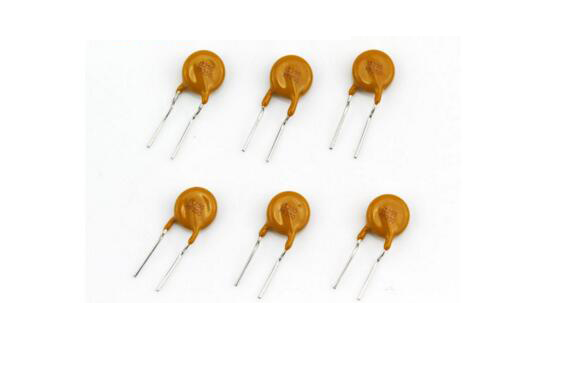

自恢复保险丝概述
  自恢复保险丝启动保护时间:
  我们在选用自恢复保险丝时,都想知道当电路出现故障电流时,自恢复保险丝启动保护的速度是否足够及时,以起到保护电路设备的作用。
  这里要告诉大家的是自恢复保险丝有很多型号,不同的型号其启动保护速度也不一样。并且同一个型号在不同的故障电流时其启动保护所需的时间也不一样。
  我们在探讨自恢复保险丝启动时间长短时,只能给出大致范围,除非指定某一个具体的型号,才能在相应的电流值时给出一个相对比较确切的时间值。插件类的自恢复保险丝保护动作反应的时间相对要比贴保险丝更长些。
  如果一定要给出一个自恢复保险丝启动保护的时间范围呢?这个需要有个前提,就是以电流正常工作的电流的两倍电流大小定义为最小启动保护的故障电流,在两倍正常电流值时,所有插件自恢复保险丝启动保护的时间范围大致在0.1s~100s之间,为什么有这么大的范围呢,不同型号启动所需的时间不同。
  保护启动的时间长短是有规律的,一个是同元器件的大小有关系成反比关系;另一个是同故障电流的大小成反比关系。
  同元器件的大小有关系成反比关系,即在同一个系列,比如250V系列的插件保险丝,电流越小的型号其元器件做的越小,2倍正常电流时,因为体积小发热快,启动保护的时间就越快。片子做的越大,启动保护相对所需时间就越长,电压要求越高,片子就相对越大。
  同故障电流的大小成反比关系,这个比较好理解,就是故障电流越大器件发热就越快,就越快保护。比如在故障电流是正常工作电流的3、4倍时,很多型号的保护时间可以在1秒以内就可以启动保护。
  在实际的应用中,大家可以跟进具体的选型和实际的故障电流值大小来确认,一般可以参考自恢复保险丝器件的“25℃典型动作时间曲线”得到靠近的时间值。这个给一个250V系列插件保险丝的“25℃典型动作时间曲线图”。
