贴片压敏电阻测量性能及贴片热敏电阻测量方法
发布者:深圳市踏歌科技有限公司  发布时间:2016-09-27
  在使用压敏电阻前必备的就是产品的测试,那么,如何测量贴片压敏电阻的性能?测量时要注意些什么?贴片压敏电阻测量方法又是如何呢?由此,踏歌电子专业技术工程师给小编的一些这方面的资料提供。小编经过整理后,得出以下内容。
  测量贴片电阻性能:
  贴片电阻在使用前要进行检查,检查其性能好坏就是测量实际阻值与标称值是否相符,误差是否在允许范围之内。方法就是用万用表的电阻档进行测量。
  贴片电阻测量时要注意两大要点:
  1、要根据被测电阻值确定量程,使指针指示在刻度线的中间一段,这样便于观察。
  2、确定贴片电阻档量程后,要进行调零,方法是两表笔短路(直接相碰),调节“调零”电器使指针准确的指在Ω刻度线的“0”上,然后再测电阻的阻值。另外,还要注意人手不要碰电阻两端或接触表笔的金属部分。否则会引起测试误差。
  用万用表测出的电阻值接近标称值。就可以认为基本上质量是好的,如果相差太多或根本不通,就是坏的。

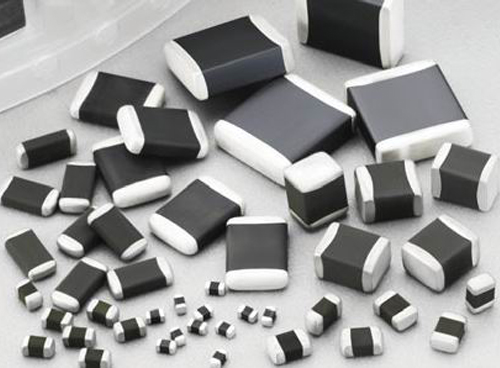

贴片压敏电阻
  贴片热敏电阻测量方法:
  一、估测温度系数αt
  先在室温t1下测得电阻值Rt1;再用电烙铁作热源,接近热敏电阻Rt1,测出电阻压敏电阻值Rt2,同时用温度计测出此时热敏电阻RT外表的均匀温度t2。将所测得的后果输入下式:
  αt≈(Rt2-Rt1)/[Rt1(t2-t1)]
  NTC热敏电阻的αt<0
  贴片热敏电阻测量留意事项:
  1、给热敏电阻加热时,宜用20W左右的小功率电烙铁,且烙铁头不要间接去接触热敏电阻或靠的太近,以防损坏热敏电阻。
  2、若测得的αt>0,则标明该热敏电阻不是NTC而是FTC。
  二、贴片热敏电阻测量标称电阻值Rt
  用万用表测量NTC热敏电阻的办法与测量普通固定电阻的办法相反,即按NTC热敏电阻的标称阻值选择适宜的电阻挠可间接测出Rt的实践值。但因NTC热敏电阻对温度很敏感,故测试时应留意以下几点:
  1、由标称阻值Rt的定义可知,贴片压敏电阻此值是消费厂家在环境温度为25℃时所测得的。所以用万用表测量Rt时,亦应在环境温度接近25℃时停止,以保证测试的可信度。
  2、测量功率不得超越规则值,以免电流热效应惹起测量误差。例如,MF12-1型NTC热敏电阻,其额外功率为1W,测量功率P1=0.2mW。假定标称电阻值Rt为1kΩ,则测试电流:显然运用R×lk挡比拟适宜,该挡满度电流Im通常为几十至一百几十微安。例如多用的500型万用表R×1k挡的Im=150uA,与141uA很接近。
  3、留意正确操作。测试时,不要用于捏住热敏电阻体,以避免人体温度对测试产生影响。

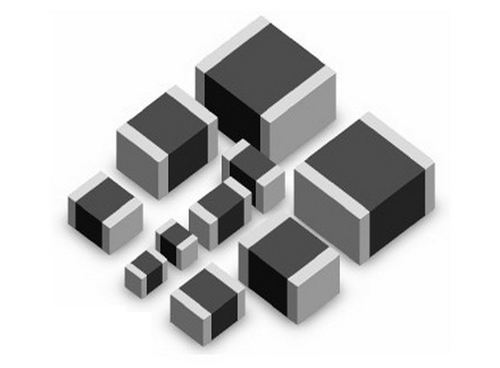

贴片热敏电阻
  踏歌电子网站专业的一个电子平台,专为电子电路工程师们提供产品方案等。详情想了解更多或后续有不懂的问题可以常来我们网站平台技术支持及常见问题查看,例如你的问题在本网站平台还没有提供的话,可QQ或电话咨询联系我们。我们由此更好的为大家服务!
