瞬态抑制二极管的工作原理
发布者:深圳市踏歌科技有限公司  发布时间:2016-11-01
  瞬态抑制二极管的结构与稳压二极管又叫齐纳二极管稳压二极管相似,连符号也一样。

  瞬态抑制二极管的工作原理
  瞬态抑制二极管(瞬态电压抑制器)(TVS)的工作原理与(压二极管又叫齐纳二极管)稳压二极管一样,但结构上有差别。其最大的差别是一般稳压二极管组成的PN结面积很小,它能承受的反向电流(反向电流是指二极管在规定的温度和最高反向电压作用下,流过二极管的反向电流)较小。
  一般小功率稳压管(0.5~1W)其最大反向电流为几十毫安到几百毫安;而瞬态抑制二极管的PN结面积较大,可耗散的功率较大,允许最大的反向电流可达几安到几十安。因此它可以吸收瞬时高电压脉冲所造成的瞬间大电流。一般稳压二极管是0.5~3W,而瞬态二极管达300W到1500W,有些用于高压的可达10kW以上。
  例如,一种反向击穿电压Vbr为6.4~7.3V、耗散功率为500w的瞬态二极管,它能承受的最大脉冲电流Ipp是52~54A
  利用瞬态二极管作保护的电路(电流流过的路叫做电路)如下图所示,它并联在保护的电路上。要注意的是它不需要限流电阻R。如果被保护的电路工作电压是+5V,则可选6.5~7V击穿的二极管。在正常工作时,瞬态二极管不工作,相当开路;当工作电压中有瞬间高压脉冲时,瞬态二极管在高压脉冲作用瞬间被箝位于9V左右,这瞬间9V电压对5V工作的电路是安全的。当高压脉冲过去后,瞬态二极管又相当开路。

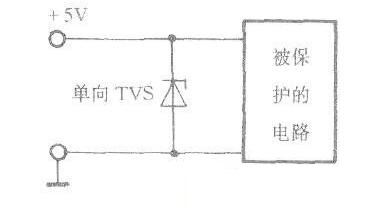

利用瞬态二极管作保护的电路
(利用瞬态二极管作保护的电路)


  由此可见,在电源(把其他形式的能转换成电能的装置叫做电源)电压正常时(或略有波动时)瞬态二极管不工作,也不损耗电路。在有瞬间高压脉冲时,它吸收了瞬间大电流而箝位在比工作电源略高的电压上保护了电路。它可以反复使用,有很长的使用寿命。
  上图的电路能对正瞬态脉冲箝位,为能在正、反脉冲时都能起保护作用,可采用下图双向瞬间二极管,它相当于两个瞬态二极管反相串联在一起。不论正负瞬态高压脉冲都可以获得保护,并且不影响电路的正常工作。

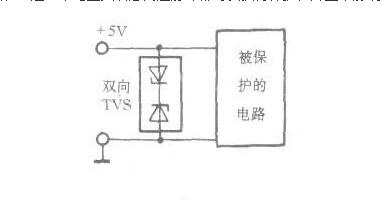

双向瞬间二极管
(双向瞬间二极管)

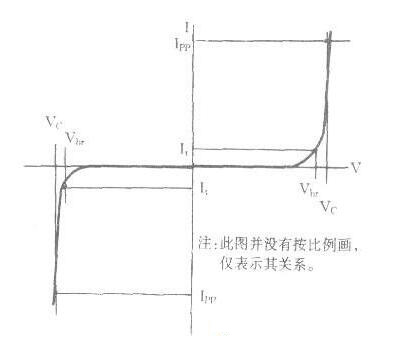

对正瞬态脉冲箝位
(对正瞬态脉冲箝位)
