TVS管的防护原理
发布者:深圳市踏歌科技有限公司  发布时间:2016-11-16
  TVS管(硅半导体)

  瞬态抑制二极管-简称TVS,是一种二极管形式的高效能保护器件,利用P-N结的反向击穿工作原理,将静电的高压脉冲导入地,从而保护了电器内部对静电敏感的元件。以TVS二极管为例:当瞬时电压超过电路正常工作电压后,TVS二极管便发生雪崩,提供给瞬时电流一个超低电阻通路,其结果是瞬时电流通过二极管被引开,避开被保护器件,并且在电压恢复正常值之前使被保护回路一直保持截止电压。当瞬时脉冲结束以后,TVS二极管自动回复高阻状态,整个回路进入正常电压。TVS管的失效模式主要是短路,但当通过的过电流太大时,也可能造成TVS管被炸裂而开路。
TVS管单向和双向的I-V曲线特性

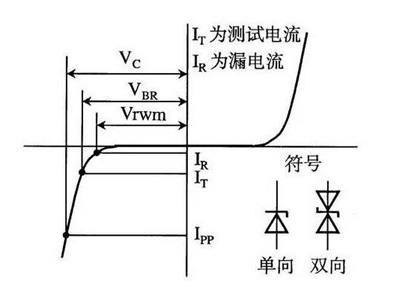

  TVS管有单向和双向两种,单向TVS管的特性与稳压二极管相似,双向TVS管的特性相当于两个稳压二极管反向串联,其I-V曲线特性图见图1,图中性能参数注解:
  ①反向断态电压(截止电压) VRWM与反向漏电流IR:反向断态电压(截止电压)VRWM表示TVS管不导通的最高电压,在这个电压下只有很小的反向漏电流IR。
  ②击穿电压VBR:TVS管通过规定的测试电流IT时的电压,这是表示TVS管导通的标志电压。
  ③脉冲峰值电流IPP:TVS管允许通过的10/1000μs波的最大峰值电流(8/20μs波的峰值电流约为其5倍左右,8/20μs是定义IPP脉冲波电流),超过这个电流值就可能造成永久性损坏。在同一个系列中,击穿电压越高的管子允许通过的峰值电流越小。
  ④最大箝位电压VC:TVS管流过脉冲峰值电流IPP时两端所呈现的电压。
  ⑤正向导通电压VF:TVS通过正向导通电流IF的压降。
  除上述性能参数外,TVS管还有一个关键参数:P-N结电容Cj。
