压敏电阻选型与应用
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-09
压敏电阻选型方案:
  选用压敏电阻器前,应先懂得如下相干技巧参数:标称电压是指在划定的温度和直流电流下,压敏电阻器两头的电压值。漏电流是指在25℃条件下,当施加最大连续直流电压时,压敏电阻器中流过的电流值。品级电压是指压敏电阻中经由过程8/20品级电流脉冲时在其两头出现的电压峰值。通流量是表现施加划定的脉冲电流(8/20μs)波形时的峰值电流。浪涌情况参数包含最大浪涌电流Ipm(或最大浪涌电压Vpm和浪涌源阻抗Zo)、浪涌脉冲宽度Tt、相邻两次浪涌的最小光阴距离Tm和在压敏电阻器的预约事情寿命期内,浪涌脉冲的总次数N等。

  1、 标称电压拔取
  一样平常地说,压敏电阻器常常与被掩护器件或装配并联利用,在失常情况下,压敏电阻器两头的直流或交换电压应低于标称电压,即使在电源颠簸情况最坏时,也不该高于额外值中抉择的最大连续事情电压,该最大连续事情电压值所对应的标称电压值即为选用值。对付过压掩护方面的利用,压敏电压值应大于现实电路的电压值,一样平常应利用下式停止抉择:
  VmA=av/bc
  式中:a为电路电压颠簸系数,一样平常取1.2;v为电路直流事情电压(交换时为有用值);b为压敏电压偏差,一样平常取0.85;c为元件的老化系数,一样平常取0.9;
  如许盘算获得的VmA现实数值是直流事情电压的1.5倍,在交换状况下还要斟酌峰值,是以盘算成果应扩展1.414倍。别的,选历时还必需留意:
  (1) 必需包管在电压颠簸最大时,连续事情电压也不会跨越最大容许值,不然将延伸压敏电阻的利用寿命;
  (2) 在电源线与大地间利用压敏电阻时,偶然因为接地不良而使线与地之间电压回升,以是平日采纳比线与线间利用场所更高标称电压的压敏电阻器。
  压敏电阻所接收的浪涌电流应小于产物的最大通流量。

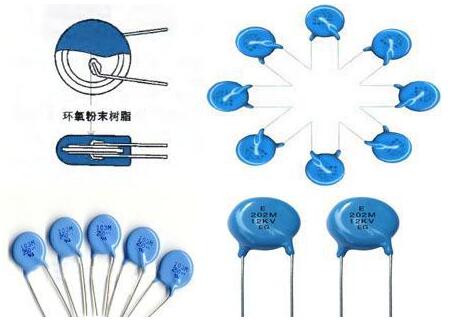

压敏电阻选型与应用
压敏电阻应用方案:
  电路浪涌和瞬变防护时的电路。对付压敏电阻的利用衔接,大抵可分为四种范例:
  第一种范例是电源线之间或电源线和大地之间的衔接,作为压敏电阻器,最具备代表性的利用场所是在电源线及长距离传输的信号线碰到雷击而使导线存在浪涌脉冲等情况下对电子产物起掩护感化。一样平常在线间接入压敏电阻器可对线间的感到脉冲有用,而在线与地间接入压敏电阻则对传输线和大地间的感到脉冲有用。若进一步将线间衔接与线地衔接两种情势组合起来,则可对浪涌脉冲有更好的接收感化。
  第二种范例为负荷中的衔接,它重要用于对理性负载忽然开闭惹起的感到脉冲停止接收,以避免元件受到破坏。一样平常来说,只需并联在理性负载上就能够了,但依据电流种类和能量大小的分歧,能够斟酌与R-C串连接收电路适用。
  第三种范例是接点间的衔接,这类衔接重如果为了避免感到电荷开关接点被电弧烧坏的情况产生,一样平常与接点并联接入压敏电阻器便可。
  第四种范例重要用于半导体器件的掩护衔接,这类衔接方法重要用于可控硅、大功率三极管等半导体器件,一样平常采纳与掩护器件并联的方法,以限定电压低于被掩护器件的耐压品级,这对半导体器件是一种有用的掩护。

  2、 氧化锌压敏电阻存在的成绩
  现有压敏电阻在配方和机能上分为互相不克不及取代的两大类:
  2.1 、低压型压敏电阻
  低压型压敏电阻,其长处是电压梯度高(100~250V/妹妹)、大电流特征好(V10kA/V1mA≤1.4)但仅对窄脉宽(2≤ms)的过压和浪涌有抱负的防护才能,能量密度较小,(50~300)J/cm3。
  2.2 、高能型压敏电阻
  高能型压敏电阻,其长处是能量密度较大(300J/cm3~750J/cm3),蒙受长脉宽浪涌才能强,但电压梯度较低(20V/妹妹~500V/妹妹),大电流特征差(V10kA/V1mA>2.0)。

  这两种配方的机能差异形成了很多利用上的“死区”,在10kV电压品级的输配电体系中普遍采纳了真空开关,因为它举措速度快、拉弧小,会在操纵刹时形成极高过压和浪涌能量,假如选用低压型压敏电阻加以掩护(如避雷器),固然它电压梯度高、本钱较低,但能量容量小,轻易毁坏;假如选用高能型压敏电阻,固然它能量容量大,寿命较长,但电压梯度低,本钱过高,是前者的5~13倍。
  在中小功率变频电源中,过压掩护的对象是功率半导体器件,它对压敏电阻的大电流特征和能量容量的请求都很严厉,并且要同时做到元件的小型化。高能型压敏电阻在能量容量上能够满意请求,但大电流机能不敷抱负,小直径元件的残压比较高,每每达不到限压请求;低压型压敏电阻的大电流特征较好,易于小型化,但能量容量不敷,达不到吸能请求。中小功率变频电源在这一范畴压敏电阻的利用险些照样空缺。
