TVS二极管典型的电路拓扑
　　本文主要讲述通过在热插拔电路保护和汽车电源线保护中典型应用电路的实例，详细探讨如何正确应用TVS管SMBJ5.0CA和如何使其应用效果达到最佳。SMBJ5.0CA具有15KV空气放电和30KV接触放电的ESD防护等级，小于1ps的响应速率、600w的10/1000us、duty小于0.01%的尖峰能量浪涌能量容量，并且反向工作电压为5V，65A下的钳位电压为9V，这些主要的电气特性使其非常适合在接口保护中。

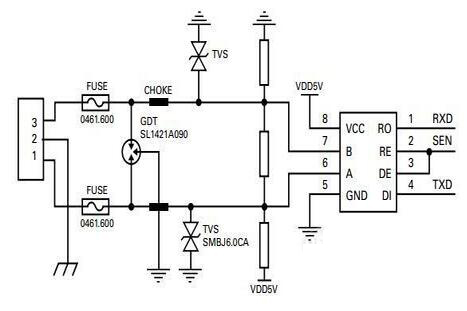

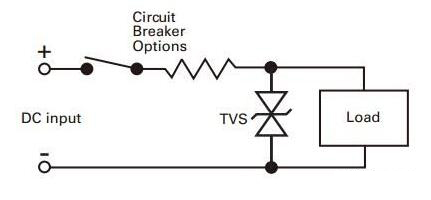

　　在智能仪表行业里一般采用RS-485通讯。下图所示为RS-485通讯接口的典型应用。在保护RS-485接口不被静电或者浪涌损坏通常用SMBJ5.0CA来做接口保护如下图3所示，当静电或者浪涌电压高于5V时，SMBJ5.0CA会开始动作，将电压钳位在很低的位置，如果电流超过了峰值电流IPP话，最终电压会被钳位在9V左右，从而保护了后一级的器件不被损坏。 　　集成运放对外界电应力非常敏感。因此，在使用运放的过程中，如果因操作失误或采取了不正常的工作条件，往往会出现过大的电压或电流，特别是浪涌和静电脉冲，从而很容易使运放受损或失效。5V输出的直流稳压电源，在其稳压输出端加上SMBJ5.0CA，可以保护使用该电源的仪器设备，同时还可以吸收电路中晶体管的集电极到发射极间的峰值电压，从而保护晶体管。因此建议在每个稳压源的输出端增加一个SMBJ5.0CA管，这样可以大幅度地提高整机的可靠性。
