TVS管或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品,其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当
TVS管两端经受瞬间的高能量冲击时,它能以极高的速度(最高达1*10-12秒)使其阻抗骤然降低,同时吸收一个大电流,将其两端间的电压箝位在一个预定的数值上,从而确保后面的电路元件免受瞬态高能量的冲击而损坏.TVS管的反应速度绝对比RC回路快的多,抑制反向的用单向TVS,有交流的用双向TVS。

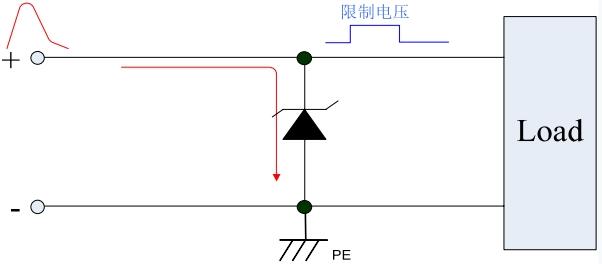

(TVS二极管工作原理示例图)
在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。
TVS二极管能承受的瞬时脉冲功率可达上千瓦,其箝位响应时间仅为1ps(10-12S)。TVS二极管允许的正向浪涌电流在T =25℃,T=10ms条件下,可达50~200A 。 双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压箝制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
