ESD静电二极管ESD92DE005M05-A静电防护应用分析
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-16
  ESD静电二极管ESD92DE005M05-A静电防护应用分析
  优秀电子工程师会在最初的电路设计阶段就优先考虑电路保护问题,分析产品的防护等级、防护需求等,并根据实际PCB板优化器件的布局问题,便于后期电路保护器件选型不会卡在产品封装问题上。可以说ESD防护、防雷设计、过流保护等难题几乎困扰著每一位电路设计工程师。实际上,在通信、消费、军工、航空航天等领域,ESD往往是引起电路失效的罪魁祸首。本篇小编就以踏歌电子0.5pF低容值SOD-923封装ESD静电二极管ESD92DE005M05-A为例,详细分析ESD静电二极管在手机、便携式设备、数码相机、电源等产品中的静电防护应用。

  在分析踏歌电子ESD静电二极管ESD92DE005M05-A静电防护应用之前,我们有必要先了解踏歌电子ESD静电二极管ESD92DE005M05-A的参数特性,贴心的小编已经将ESD静电二极管ESD92DE005M05-A参数特性整理好了,且往下看:
ESD静电二极管ESD92DE005M05-A静电防护应用分析
  ESD92DE005M05-A的参数:

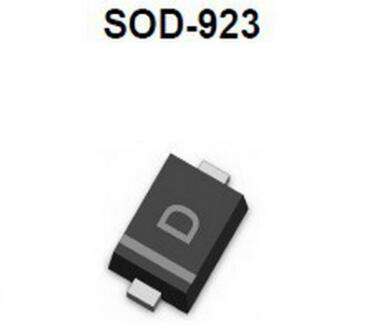

  封装:SOD-923
  电压:5V
  钳位电压:9.8V
  容值:0.5pF
  功率:150mW

  ESD92DE005M05-A的特性:
  1、超低电容0.5pF
  2、低钳位电压
  3、小体积外形尺寸:0.039″x0.024″(1.00mm x 0.60mm)
  4、低身高:0.016″(0.4mm)
  5、断态工作电压:5V
  6、低泄漏
  7、响应时间通常小于1.0ns
  8、IEC61000-4-2 四级ESD保护
  9、IEC61000-4-2(ESD)±15kV(空气),±10kV(接触)

  电子消费类、数码产品中专门的静电阻抗器ESD(静电保护元件):电压范围为〈24V,极间电容有〈2.5pf的,响应速度小于1ns,极低的漏电流,封装主要为0603和0402.工作原理是:在电器正常工作过程中,ESD隻是表现为容值极低的(一般〈5pf)容抗特性,不会对正常的电器特性产生影响,且不会影响到电子产品的信号及数据传输;当器件两端的过电压达到预定的崩溃电压时,迅速(纳秒级)做出反应,以几何级数的量放大极间漏电流通过,从而达到吸收、减弱静电对电路特性的干扰和影响。同时,由于ESD静电阻抗器的构成材质的特殊性,ESD往往都是通过对静电进行吸收和耗散,亦即表现为一个充放电的过程,来达到对设备进行静电防护,所以设备中的ESD静电阻抗器都不易老化损坏。
