ESD静电二极管ESD92DE005M05-C静电防护应用分析
　　随著人工智能和科学技术的发展，智能硬件越来越多的融入到我们的日常生活中，我们也越来越离不开这些智能设备带给我们的便捷体验。用户多数更关注智能硬件的功能实现，而作为电路保护专家的踏歌电子则更多的关注这些智能硬件的电路防护。经踏歌电子的FAE工程师分析得出的结论：智能硬件的重点防护是静电放电。在智能硬件的电路设计阶段就应该考虑到静电防护问题，将静电抑制器ESD静电二极管加入到电路中。

　　静电放电是一个持久的过程，也就是说静电防护问题必然要得到电子工程师的关注。就智能硬件这方面，仅仅在今年，物联网产品也比2015年增长50%，未来主要发展方向是在智能家居和智能商业大厦的相关产品上。未来5年，无论是家庭还是办公室场所都会被大量的物联网产品所占领。而因为物联网的火热，穀歌和苹果似乎都不约而同地著力于智能家居领域。本篇小编的重点在于详解ESD静电二极管ESD92DE005M05-C静电防护应用，在了解ESD静电二极管ESD92DE005M05-C的静电防护应用前，首先要做的是清楚其最基本的参数特性： 　　ESD92DE005M05-C的产品参数：

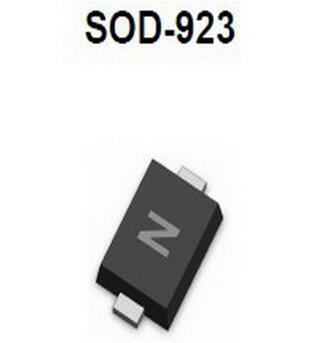

　　封装：SOD-923
　　电压：5V
　　钳位电压：12.9V
　　容值：0.5pF
　　功率：150mW

　　ESD92DE005M05-C的特性：
　　1、超低电容0.5pF
　　2、低钳位电压
　　3、小体积外形尺寸：0.039″x0.024″(1.00mm x 0.60mm)
　　4、低身高：0.016″(0.4mm)
　　5、断态工作电压：5V
　　6、低泄漏
　　7、响应时间通常小于1.0ns
　　8、IEC61000-4-2 四级ESD保护
　　9、IEC61000-4-2(ESD)±8kV(空气),±8kV(接触)

　　ESD92DE005M05-C的产品应用：
　　1、手机
　　2、便携式设备
　　3、数码相机
　　4、电源

　　ESD静电二极管ESD92DE005M05-C的静电防护应用
　　在实际防护应用中，电子工程师隻需要将ESD静电二极管ESD92DE005M05-C并联于电路中，当电路正常工作时，它处于截止状态 （高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径,同时把异常高压箝製在一个安全水平之内，从而保护被保护IC或线路；当异常过压消失，其恢複至高阻态，电路正常工作。
