PPTC自恢复保险丝的工作原理
发布者:深圳市踏歌科技有限公司  发布时间:2017-12-12
  PPTC(Polymer Positive Temperature Coefficient ),即聚合物正温度系数热敏电阻,简称:自恢复保险丝。

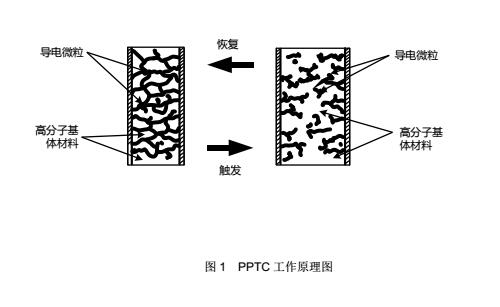

  如图 1 所示,PPTC自恢复保险丝由高分子基体材料及导电微粒组成。当有异常过电流通过 PPTC自恢复保险丝时,产生的热量(为 I2R)使高分子基体材料膨胀,包裹在高分子基体材料外的导电微粒会分开从而切断 PPTC自恢复保险丝的导电通道使 PPTC自恢复保险丝电阻上升,从而减小异常过电流。
图1PPTC自恢复保险丝的工作原理图
  当异常过电流故障清除后,PPTC自恢复保险丝高分子基体材料收缩至原来的形状重新将导电微粒联结起来,导电通道会恢复,PPTC自恢复保险丝电阻又恢复到原来的低阻状态。上述过程可循环多次。

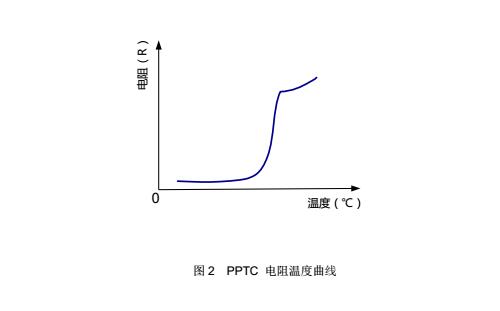

  图 2 是 PPTC的电阻随温度变化曲线,从图中也可以看出 PPTC自恢复保险丝的电阻会随着温度的增大而增大。PPTC自恢复保险丝内部温度的高低由流过 PPTC自恢复保险丝的电流大小决定,故我们也可称 PPTC自恢复保险丝是对温度和电流敏感的器件。
  PPTC自恢复保险丝最大的特点是在其额定使用范围内,每次故障排除后 PPTC自恢复保险丝不需要更换,可反复多次应用于电路中,有效节约维修时间及成本。
图2PPTC自恢复保险丝的 电阻温度曲线
  看完了整篇关于PPTC自恢复保险丝的工作原理是否有所相当的理解呢?若有不懂的问题可以直接咨询我们踏歌电子官网的在线工程师哦~别憋着难受!哈哈。
