防静电二极管的使用方法!
发布者:深圳市踏歌科技有限公司  发布时间:2018-01-26
  防静电二极管在线路板上与被保护线路并联,当瞬时电压超过电路正常工作电压后,防静电二极管便发生雪崩,提供给瞬时电流一个超低电阻通路。其结果是瞬时电流通过二极管被引开,避开被保护器件,并且在电压恢复正常值之前使被保护回路一直保持截止电压。当瞬时脉冲结束以后,防静电二极管自动回复高阻状态,整个回路进入正常电压。
  防静电二极管的使用方法如下示例:

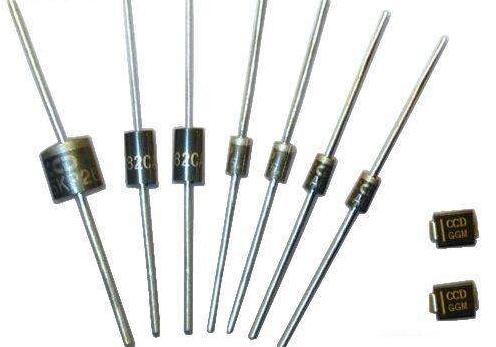

防静电二极管的使用

  1、确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。
  2、防静电二极管额定反向关断VWM应大于或等于被保护电路的最大工作电压。若选用的VWM太低,器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。串行连接分电压,并行连接分电流。
  3、防静电二极管的最大箝位电压VC应小于被保护电路的损坏电压。
  4、在规定的脉冲持续时间内,防静电二极管的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。在确定最大箝位电压后,其峰值脉冲电流应大于瞬态浪涌电流。
  5、对于数据接口电路的保护,还必须注意选取具有合适电容C的防静电二极管器件。
  6、根据用途选用防静电二极管的极性及封装结构。交流电路选用双极性防静电二极管较为合理;多线保护选用防静电二极管阵列更为有利。
  7、温度考虑。瞬态电压抑制器可以在-55~+150℃之间工作。如果需要防静电二极管在一个变化的温度工作,由于其反向漏电流ID是随增加而增大;功耗随防静电二极管结温增加而下降,从+25℃到+175℃,大约线性下降50%雨击穿电压VBR随温度的增加按一定的系数增加。因此,必须查阅有关产品资料,考虑温度变化对其特性的影响。
  防静电二极管可分为单向防静电二极管和双向防静电二极管,单向的有正负极,双向的没有正负极。防静电二极管广泛应用于半导体及敏感零件的保护,二级电源和信号电路的保护,以及防静电等。
