如何选择陶瓷气体放电管 陶瓷气体放电管选型
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-05

  陶瓷气体放电管是目前应用最广泛的一种防雷器件,无论是交直流电源的防雷还是各种信号的防雷,陶瓷气体放电管都能起到很好的保护作用。在生活中,电器上凡是有过电压发生的地方,就会有陶瓷气体放电管的用武之地,但要用好陶瓷气体放电管则需要根据实际工作线路,参考陶瓷气体放电管的各项指标选用适当的陶瓷气体放电管,否则会适得其反。

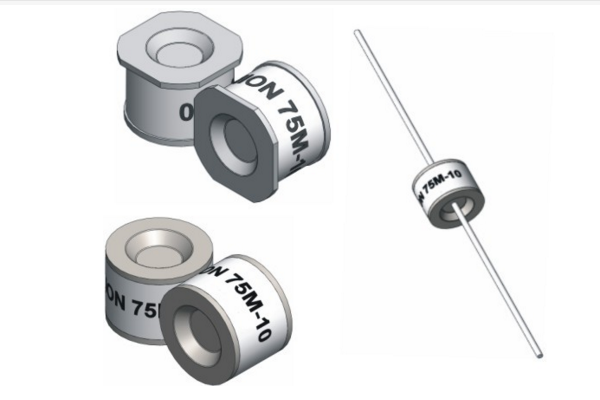

如何选择陶瓷气体放电管 陶瓷气体放电管选型

如何选择陶瓷气体放电管 陶瓷气体放电管选型?

  ①在快速脉冲冲击下,陶瓷气体放电管气体电离需要一定的时间(一般为0.2~0.3μs,最快的也有0.1μs左右),因而有一个幅度较高的尖脉冲会泄漏到后面去。若要抑制这个尖脉冲,有以下几种方法:a、在放电管上并联电容器或压敏电阻;b、在放电管后串联电感或留一段长度适当的传输线,使尖脉冲衰减到较低的电平;c、采用两级保护电路,以放电管作为第一级,以TVS管或半导体放电管作为第二级,两级之间用电阻、电感或自恢复保险丝隔离。
  ②直流击穿电压Vsdc的选择:直流击穿电压Vsdc的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
  ③冲击放电电流的选择:要根据线路上可能出现的最大浪涌电流或需要防护的最大浪涌电流选择。放电管冲击放电电流应按标称冲击放电电流(或单次冲击放电电流的一半)来计算
  ④陶瓷气体放电管因击穿电压误差较大,一般不作并联使用。
  ⑤续流问题:为了使放电管在冲击击穿后能正常熄弧,在有可能出现续流的地方(如有源电路中),可以在放电管上串联压敏电阻或自恢复保险丝等限制续流,使它小于放电管的维持电流。
