压敏电阻符号表示法 压敏电阻符号有哪些
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-12

  压敏电阻符号有哪些?压敏电阻符号表示法?小编来为大家讲解下电子元件基础知识压敏电阻符号与其表示法吧!
  在我们生活当中,压敏电阻是用于防雷,防浪涌等产品中的。压敏电阻符号标志有例如:ZOV 5D151K 型号定义为:ZOV是压敏电阻的品牌,5是压敏电阻的直径φ5mm ,D字母直径,271是压敏电压,270V,K表示精度为10%。但是不同作用的压敏电阻,会用不同字母来表示压敏电阻符号,可将压敏电阻区分为两大类:(1)保护用压敏电阻,(2)电路功能用压敏电阻。以下我们讲到的是压敏电阻符号的字母意义。

压敏电阻符号有哪些

  压敏电阻的型号命名及含义:
  一部分:主称
  第二部分:类别
  第三部分:用途或特征
  第四部分:序号 字母  含义 字母
  M敏感电阻
  Y压敏电阻
  普通型用数字表示压敏电阻序号,有的在压敏电阻序号的后面还标有标称电压通流容量或电阻体直径、标称电压、电压误差等。
  以下是各类压敏电阻符号表示的意义:
  D通用
  B补偿用
  C消磁用
  E消噪用
  G过压保护用
  H灭弧用
  K高可靠用
  L防雷用
  M防静电用
  N高能型
  P高频用
  S元器件保护用
  T特殊型
  W稳压用
  Y环型
  Z组合型

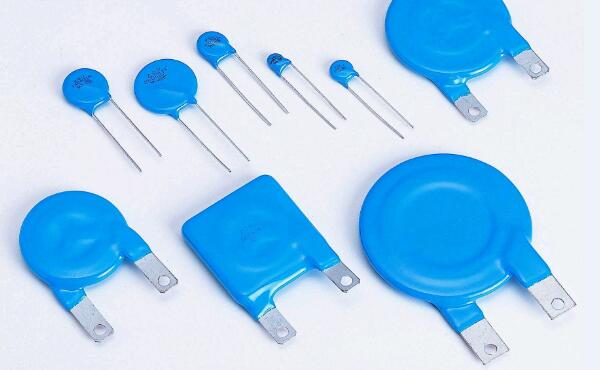

压敏电阻

  如在电路图中看到或者在采购单中看到以上字母的压敏电阻符号就应用到以下几个部分:
  第一部分用字母 “M” 表示主称为敏感电阻。
  第二部分用字母 “Y” 表示敏感电阻器为压敏电阻。
  第三部分用字母表示压敏电阻的用途的特征。
  第四部分用数字表示序号,有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
  例如:MYL1-1(防雷用压敏电阻器)  MY31-470/3(470V/3kA普通压敏电阻器)Y—压敏电电阻   L—防雷用
  压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的主要参数有:压敏电压、通流容量、结电容、响应时间等。压敏电阻符号也就表示压敏电阻的符号,以上是小编为大家对压敏电阻符号所做的介绍,通过小编的介绍大家是否对压敏电阻有了进一步的了解呢?希望小编所介绍的能给大家带来帮助!
