选用TVS二极管的注意事项
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-19
选用TVS二极管的注意事项有哪些?要考虑几个因素呢?深圳踏歌科技小编就此为你解答:在选用TVS二极管时,根据电路的具体情况,一般应考虑以下几个主要因素:
  首先,由于双向TVS二极管可以在正反两个方向吸收瞬时大脉冲功率,并把电压箝制到预定水平。因此,若电路有可能承受来自两个方向的浪涌电压冲击时,应当选用双向二极管TVS。双向TVS一般适用于交流电路,单向TVS一般用于直流电路。另外,箝位电压Vc不大于被保护电路的最大允许安全电压。

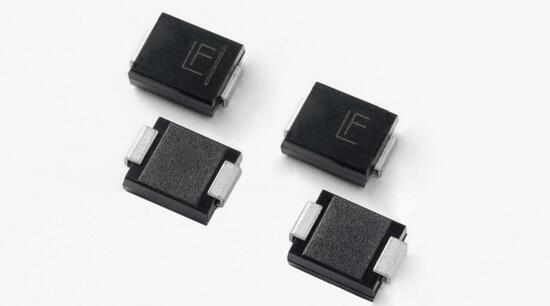

选用TVS二极管的注意事项
  其次,就是最大峰值脉冲功耗PM必须大于电路中出现的最大瞬态浪涌功率。但是,在实际应用过程中,浪涌有可能重复地出现,在这种情况下,即使单个的脉冲能量比TVS二极管器件可承受的脉冲能量要小得多,但是,如果重复施加,这些单个的脉冲能量积累起来,也可能在某些情况下超过TVS二极管器件所能承受的脉冲能量。因此,在电路设计时,必须在这点上认真考虑并选用合适的TVS器件,以使其在规定的间隔时间内,重复施加脉冲能量的累积不至于超过TVS器件的脉冲能量额定值。

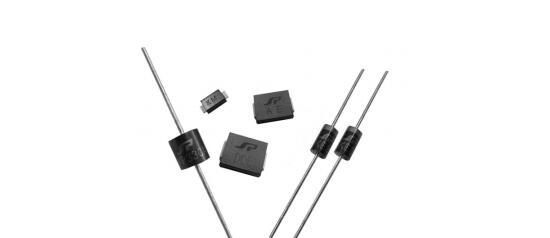

选用TVS二极管的注意事项2
  第三,在实际应用过程中,对最大反向工作电压必须有正确的选取,一般原则是以交流电压的1.4倍来选取TVS管的最大反向工作电压。直流电压则按1.1~1.2倍来选取TVS管的最高反向工作电压。
以上是TVS二极管的注意事项其考虑的几个因素,深圳踏歌科技有限公司,技术小编在此为您解答!
