贴片压敏电阻的检测及其固定贴片电阻器的检测技巧
发布者:深圳市踏歌科技有限公司  发布时间:2016-08-31
  贴片压敏电阻器的检测应该怎么做好?固定贴片电阻器的检测技巧是什么?相信也有朋友为此烦恼对吧!那么面对到这些应该怎么操作较好呢?现在就由小编一一为大家解答吧。
  贴片压敏电阻器的阻值随两端所加的电压值变化而变化。当两端电压大于一定值时,其阻值急剧减小,当两端的电压恢复正常时,其阻值也恢复正常。常用于过压保护电路。
  贴片压敏电阻器的检测应该怎么做好?
  贴片压敏电阻器的简单检测方法如下:
  将万用表拨到10kΩ档,测其两端电阻,正常时应为∞。若表针有偏转,则是贴片压敏电阻器的漏电流大、质量差,应更换。

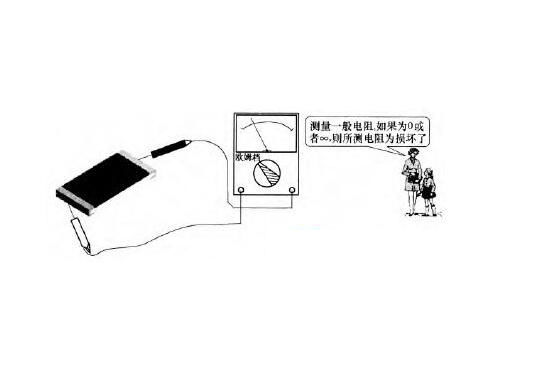

贴片压敏电阻的检测及其固定贴片电阻器的检测技巧
  固定贴片电阻器的检测技巧是什么?
  对固定贴片电阻器的检测,主要是检测其实际阻值与标称阻值是否相符。通常采用万用表的欧姆档进行测量,常用检测方法有“在路电阻检测法”和“开路电阻检测法”两类。
贴片压敏电阻的检测及其固定贴片电阻器的检测技巧
  (1)在路电阻的检测
  在路电阻是指贴片电阻器焊接在PCB板上时所测得的电阻值。利用万用表测量贴片电阻器在路电阻值。
  采用万用表欧姆档的适当量程,两支表笔搭在电阻器两引脚焊点上,测得一次阻值。红、黑表笔互换一次,再测一次阻值,取阻值大的作为参考阻值,设为R在路,存在下述三种情况。
  ①R在路大于所测量贴片电阻器标称阻值。若测得这种结果,可以直接判断该贴片电阻器存在开路或阻值增大现象,即贴片电阻器损坏。
  ②R在路十分接近所测量贴片电阻器标称阻值。若测得这种结果,可判断该贴片电阻器正常。
  ③R在路远小于所测量贴片电阻器的标称阻值或十分接近0Ω。若测得这种结果,还不能断定所测贴片电阻器短路,应进一步分析与该贴片电阻器并联的支路。例如:并联支路如果存在线圈,则测得的阻值是线圈的直流电阻,而线圈的直流电阻一般为几欧姆。这种情况可采用后面所讲的开路电阻测量来进一步检查。
  (2)开路电阻的检测
  开路电阻是指电阻器脱离印刷电路板时所测得的电阻值。当对在路电阻测量值有疑问时,可进行开路检测。利用万用表测量贴片电阻器开路电阻值。
  采用万用表欧姆档的适当量程,两支表笔接电阻器的两根引脚,测得的阻值为这一电阻器的实际值,设为R开路,存在下述两种情况:
  ①R开路等于或接近所测量贴片电阻器的标称阻值。若测得这种结果,可判断该贴片电阻器正常。
  ②R开路远大于所测量贴片电阻器的标称阻值。若测得这种结果,说明该贴片电阻器阻值增大。当测量值趋向于∞时,该贴片电阻器内部已断路。

  以上信息内容为深圳踏歌科技专业技术总监提供,由专业技术小编编写,望广大朋友采纳仅此参考依据。谢谢大家观赏原文!
