陶瓷放电管怎么选购
发布者:深圳市踏歌科技有限公司  发布时间:2016-10-17
  电路防护方案都是工程师根据产品的防护等级以及实际的工作电压、电流和功率值等设计出来的,防护方案是否有效除了方案设计之外还有一个重要因素——电子保护器件的选型。究竟工程师该如何选购陶瓷放电管呢?下面电路保护专家踏歌电子就以防雷器件陶瓷放电管为例,来详细讲解陶瓷放电管选购原则。

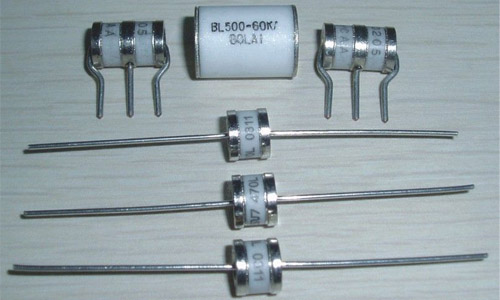

陶瓷放电管
  陶瓷放电管选购原则:
  (1)在快速脉冲冲击下,陶瓷气体放电管气体电离需要一定的时间(一般为0.2~0.3μ s,最快的也有0.1μ s左右),因而有一个幅度较高的尖脉冲会泄漏到后面去。若要抑制这个尖脉冲,有以下几种方法:a、在放电管上并联电容器或压敏电阻;b、在放电管后串联电感或留一段长度适当的传输线,使尖脉冲衰减到较低的电平;c、采用两级保护电路,以放电管作为第一级,以TVS管或半导体放电管作为第二级,两级之间用电阻、电感或自恢复保险丝隔离。
  (2)直流击穿电压Vsdc的选择:直流击穿电压Vsdc的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
  (3)冲击放电电流的选择:要根据线路上可能出现的最大浪涌电流或需要防护的最大浪涌电流选择。放电管冲击放电电流应按标称冲击放电电流(或单次冲击放电电流的一半)来计算。
  (4)陶瓷气体放电管因击穿电压误差较大,一般不作并联使用。
  (5)续流问题:为了使放电管在冲击击穿后能正常熄弧,在有可能出现续流的地方(如有源电路中),可以在放电管上串联压敏电阻或自恢复保险丝等限制续流,使它小于放电管的维持电流。
  (6)直流放电电压的选择:从不影响被保护系统正常运行的要求出发,希望放电管的直流放电电压选得高些。但直流放电电压高的管子,冲击放电电压也高;从被保护电子设备的耐受性来说看,希望管子的直流放电电压选得低一些。
  所以,陶瓷放电管的支流放电电压应在这两种相互制约的要求之间进行折衷选择。
