自恢复保险丝协同保护HDMI 1.3接口
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-05
  自恢复保险丝协同保护HDMI 1.3接口的方案:HDMI1.3接口标准把以前HDMI的数据传送速度提高了一倍,每对差动信号线的数据传送速度达到3.4Gbps。由于数据传送速度高,对于信号的传输质量、电路板的优良设计极为重要。在3.4Gbps时,在阻抗(TDR)、数据眼图和远端的串扰方面,高速接口HDMI1.3设计规范有自己的要求。

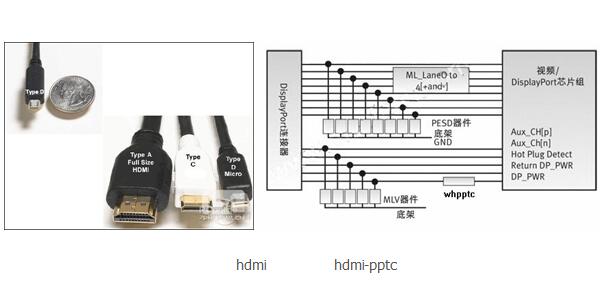

自恢复保险丝协同保护HDMI 1.3接口
  “在HDMI设计方面,要把信号的质量和串扰方面的性能都做到最好,是很复杂的,而增加ESD、过电流侦测与保护电路则增大了设计的难度。”为此我们设计了过流过温保护器件自恢复保险丝与双向电压保护器件的TVS管配合,完成HDMI1.3接口的协同保护电路,通过测试,在空气进行静电放电测试时为±15kV,接触测试为±8Kv的要求,它超过了HDMI1.3标准的要求,能够帮助电子设备制造商加快产品进入市场。
  响应速度为PS级的TVS管双向保护器件放在HDMI连接器的后面,可以帮助工程师达到IEC61000-4-2标准关于ESD保护。在使用HDMI的信号源中,例如DVD播放器、机顶盒、计算机以及其他高清晰度信号源,规范要求发送器接口的电源电压必须有过电流保护,以防止短路或者不正常的大电流对这些产生信号的设备造成损坏。自恢复保险丝的1812/1210/1206系列应用于+5V电源的过电流保护,供用户选择,它使用深受欢迎的自恢复保险丝 SMD电路保护器件。
  上述方案也可以用于各种终端产品,包括DisplayPort、USBPort、WiMAX和移动电话基站、Esata,以及其他高速数据和模拟接口。
