USB 2.0静电保护
发布者:深圳市踏歌科技有限公司  发布时间:2016-12-07

  USB 2.0静电保护
  解决方案:

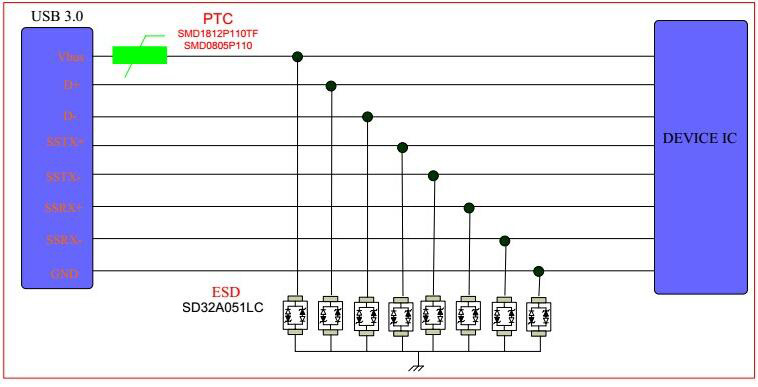

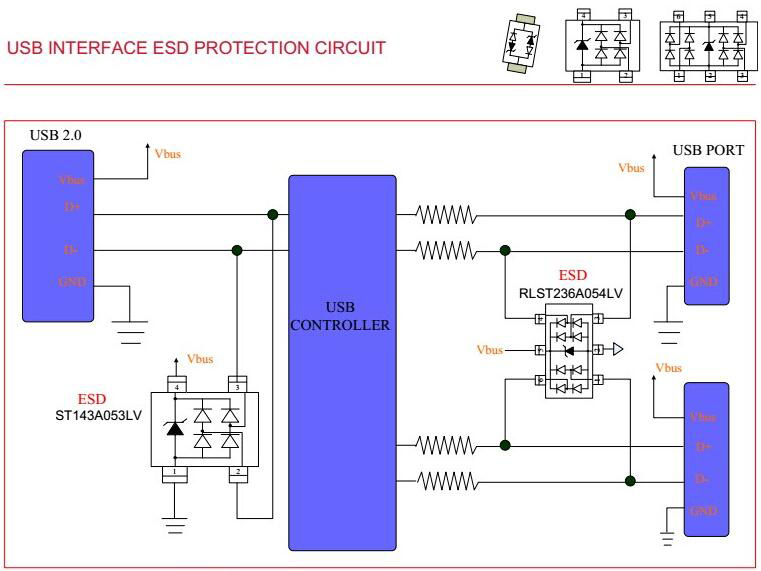

USB 2.0静电保护
USB 2.0静电保护2

  设计说明:
  保护应用:
  使用USB 2端口的数据信号变化为±0.5V之间,以480Mbps的最大数据速率。
  到达该数据传输率时,应最小化抑制器的电容量。
  需避免受到ESD保护器影响的信号线包括D +和D。同时也需要防止5vdc电源总线受到ESD保护器和过电流的危害。

  解决方案说明:
  在左所示,数据线可以防止瞬变电压,通过一系列的TG设备。为尽可能低的箝位电压(低动态电阻),TG TVS二极管阵列(SPA)设备应使用最低可能的电容;Littlfuse PulseGuard(PGB)设备应使用:
  方案一)两通道硅TVS二极管阵列(SPA)溶液(sp3003系列显示)
  解决方案B)一二通道聚合PulseGuard抑制器(pgb102st23装置)
  C溶液)的离散聚合PulseGuard抑制器(pgb1010402双或0603设备)

  配套解决方案:
  其他保护解决方案的建议。对于电源总线复位1206l系列PTC是劝过流保护,ESD保护器瞬态电压抑制和MLA系列多层压敏电阻。

  监管问题:
  IEC 61000-4-2 ESD保护器危害通过该测试可证明终端产品不易受到是最适合此接口的标准规范。

  特性:不适用。

  应用警告:不适用。
