ESD保护行业:esd保护器参数选取分析
发布者:深圳市踏歌科技有限公司  发布时间:2016-11-17

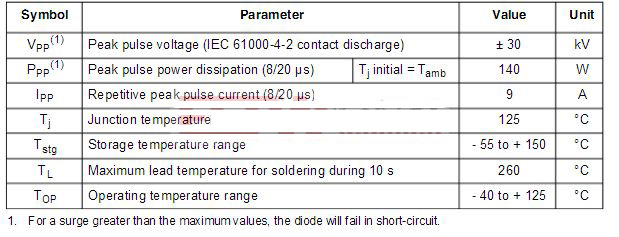

  首先是ESD的关键参数。如下图是一个ESD的一些参数,我们来分析一下参数的意义。

ESD保护行业:esd保护器参数选取分析

  一、esd保护器参数选取分析
 Vpp通常是符合一定规范的激活脉冲电压,这个参数我们需要特别注意,当我们选择一个ESD管时,该参数要比产品要经受的静电电压稍微大点。假如产品需要承受±8Kv的静电,那么我们选需要±10Kv的管子。
  (1)Ppp参数决定这管子的能量泄露能力,P=UI,一般情况下,这个参数要大一点,这样ESD管能量的泄露能力会增强不少。
  (2)Ipp与Ppp成正相关,当导通电压一定时,Ipp越大Ppp就会越大。
  (3)稳定参数T,我们需要注意的是产品使用温度和结温度。产品使用温度决定产品能否满足产品规格书的使用环境温度,而结温度会影响ESD管泄露能量时是否会被烧掉。
  (4)崩溃电压,也就是ESD管被导通的电压,这个参数关系着ESD管保护产品的性能。
  (5)漏电流,不但ESD管需要注意漏电流,比我我们常见的mcu、LDO等都需要关注这个参数。对于消费类电子来说,锂电池的使用时间与产品的休眠电流,漏电流有着重要的关系。

  二、ESD管参数之间的关系
  最小击穿电压和额定反向关断电压:ESD管依据击击穿电压的离散程度分为5%和10%两种规格,对于5%规格的ESD管,额定反向关断电压为最小击穿电压数值的0.85倍,而对于10%的ESD管,额定反向关断电压为最小击穿电压数值的0.81。
  ESD管的额定脉冲功率是基于最大截至电压和在最大截至电压的脉冲峰值电流的出来的参数。针对不同的产品的ESD要求等级,选择不同等级的脉冲功率。正如我们理解的,随着该参数的增大,ESD管的抗浪涌能力越强,此外,该参数还与脉冲波形,持续时间和环境温度有关。
  ESD管的电容量。产品中使用的ESD管通常等效为一个二极管和一个电容的并联关系。而电容对于数据信号频率越高的回路,二极管的电容对电路的干扰越大,形成的噪声或者衰减信号强度,因此我们在选择ESD管的时候,要根据电路的回路特性来选择元件。通常的经验为在高频回路中选择电容值小的(一般小于3pF)元件,一般情况下,可以选择回路电容高的40pF的ESD管。
