TVS管和电阻做浪涌防护在信号端口的浪涌防护设计
发布者:深圳市踏歌科技有限公司  发布时间:2017-02-22

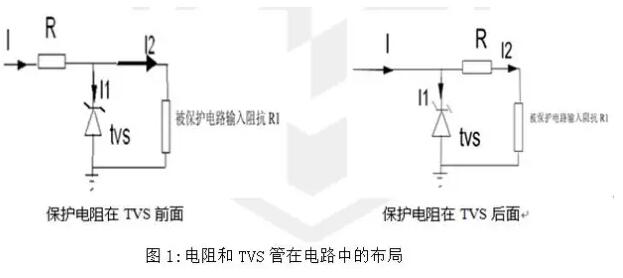

  相信大多数的工程师们都知道在信号端口的浪涌防护设计中,为了提高浪涌防护效果,常常用TVS与电阻匹配一起使用,但是TVS和电阻在设计中不同的布局,效果会有很大的差异,当然布局的方法可靠的有这两种:布局一:保护电阻放置在TVS管的前面,布局二:保护电阻放置在TVS管的后面---如下图1所示。(阅读推荐:TVS二极管的特性及关键参数!你真懂吗?)
信号端口的浪涌防护设计中的TVS管和电阻做浪涌防护

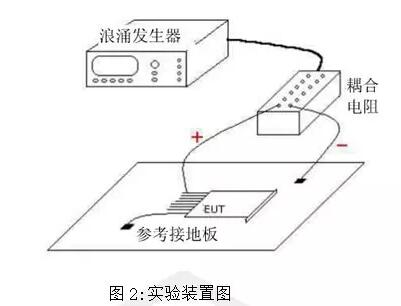

  以此为了确定两种不同的布局对接口浪涌防护性能的影响,对某一产品的接口进行测试实验。实验装置如下图2所示。
信号端口的浪涌防护设计中的TVS管和电阻做浪涌防护
  将浪涌发生器设置为连续10次(正负各5次)输出1.2/50uS的标准浪涌电压,浪涌电压根据不同端口设置不同的电压。测试结果如下表1和表2所示。

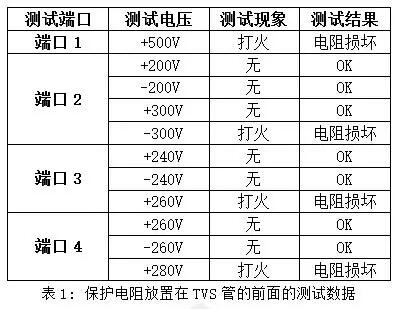

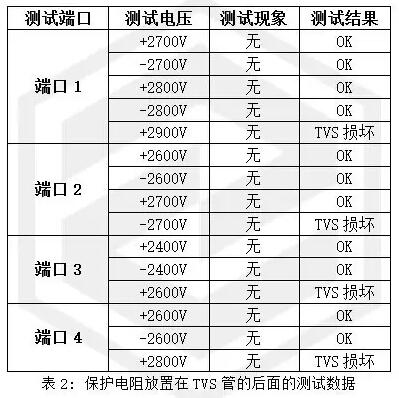

  表1为保护电阻放置在TVS管的前面的测试数据,表2为保护电阻放置在TVS管的后面的测试数据。从以下测试数据可知,表1接口抗浪涌电压的能力比表2要差很多,且表1失效的均为电阻损坏造成而TVS管并没有损坏;表2接口失效则是由于TVS管击穿短路造成的,电阻并没有损坏。
信号端口的浪涌防护设计中的TVS管和电阻做浪涌防护
信号端口的浪涌防护设计中的TVS管和电阻做浪涌防护
  由此可知,电阻放置在TVS管后面布局放置时的防护浪涌能力更强。(推荐阅读:TVS二极管选型步骤及选型应注重的问题

  本篇文章分析总结:
  从以上可得知,电阻可以串联在电路中与TVS管作为保护器件来抑制浪涌电流,起到限流的作用,但是在布局时,电阻要放置在TVS管的后面,因为TVS管动作时,TVS管的阻抗很低,大部分电流从TVS管流过,而在R中流过的电流远远小于流过TVS管的电流,但是TVS管能够承受流过的电流要远大于电阻,这也是表1中接口电阻更容易失效的原因。同时,将电阻用于防浪涌的时候还需考虑电阻的功率和封装大小。对此你对本篇的内容还是不太了解的或有相关tvs管不懂的问题,可以联系小编电话:86-755-88365418 邮箱:evan@tergy.com.
