TVS二极管的特性及关键参数!你真懂吗?
发布者:深圳市踏歌科技有限公司  发布时间:2017-02-22
  TVS二极管的特性及关键参数你真的了解吗?哈哈,今天踏歌电子技术小编呢来为大家讲解下TVS二极管的特性及关键参数吧。因为还有大部分的工程师是有所不知的呢。往下看正文:
  1.1 TVS二极管的特性
  在规定的反向应用条件下,TVS二极管对受保护的线路呈高阻抗状态。当瞬间电压超过其击穿电压时,TVS二极管就会提供一个低阻抗的路径,并通过大电流方式使流向被保护元器件的瞬间电流分流到TVS二极管,同时将受保护元器件两端的电压限制在TVS二极管的箝位电压。当过压条件消失后,TVS二极管又恢复到高阻抗状态。(推荐阅读:TVS二极管工作原理邀你一起了解!

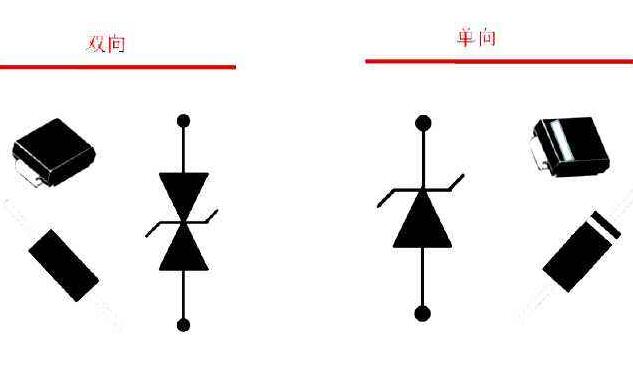

TVS二极管的特性及关键参数!
  1.2 TVS二极管的关键参数
  (1)最小击穿电压VBR:器件在发生击穿的区域内,在规定的试验电流IBR(一般情况IBR=1mA)下,测得器件两端的电压称为最小击穿电压。
  (2)反向断态电压VRWM:TVS二极管最大连续工作的直流或脉冲电压,该电压施加于TVS二极管的两极间时,它处于反向关断状态,流过它的电流应小于或等于其最大反向漏电流IR。
  (3)脉冲峰值电流IPP:反向工作时,在规定的脉冲波形(如:10/1000μs双指数波形)条件下,器件允许通过的最大浪涌电流。
  (4)最大箝位电压VC:当脉冲峰值电流IPP流过TVS二极管时,其两端出现的最大电压值称为箝位电压VC。VC和IPP反映了TVS二极管的浪涌抑制能力。通常把VC与VBR之比称为箝位因子(系数),其值一般在1.2~1.4之间。
  (5)脉冲峰值功率PPP:脉冲峰值功率PPP是指脉冲峰值电流IPP与最大箝位电压VC的乘积,即PPP=IPP×VC。 它是TVS二极管能承受的最大峰值功率。在给定的最大箝位电压下,脉冲峰值功率PPP越大,其浪涌电流的承受能力越大。
  (6)结电容CJ:TVS二极管结电容CJ是由其硅片的雪崩结截面和偏置电压来决定的,是在特定频率(1MHz)下测得。 CJ的大小与TVS二极管的电流承受能力成正比,CJ太大,将使信号衰减。因此,电容CJ是数据接口电路选用TVS二极管的重要参数。在高频信号线路的保护中,应主要选用低结电容的TVS管,一般低结电容的TVS管其结电容可以做到零点几到几p F的数量级了。(推荐阅读:TVS二极管选型步骤及选型应注重的问题
